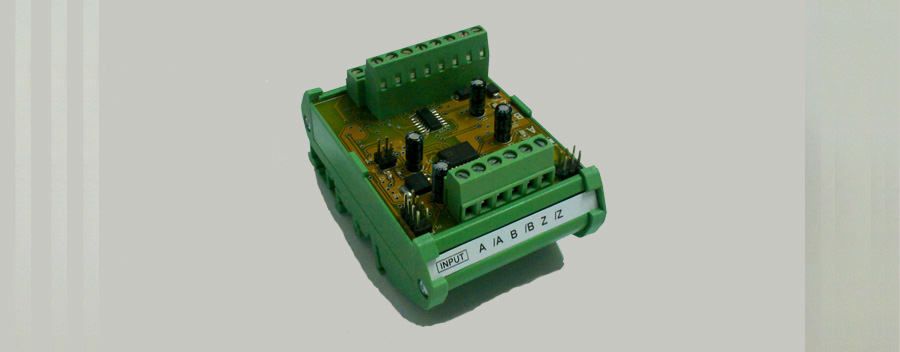

El módulo multiplicador aislador de encoders sobre perfil (MAEP) es la interfase perfecta entre su encoder y el controlador, permitiendo el cambio de niveles, la multiplicación de salidas o la regeneración de la señal cuando la longitud del cable es muy extensa.

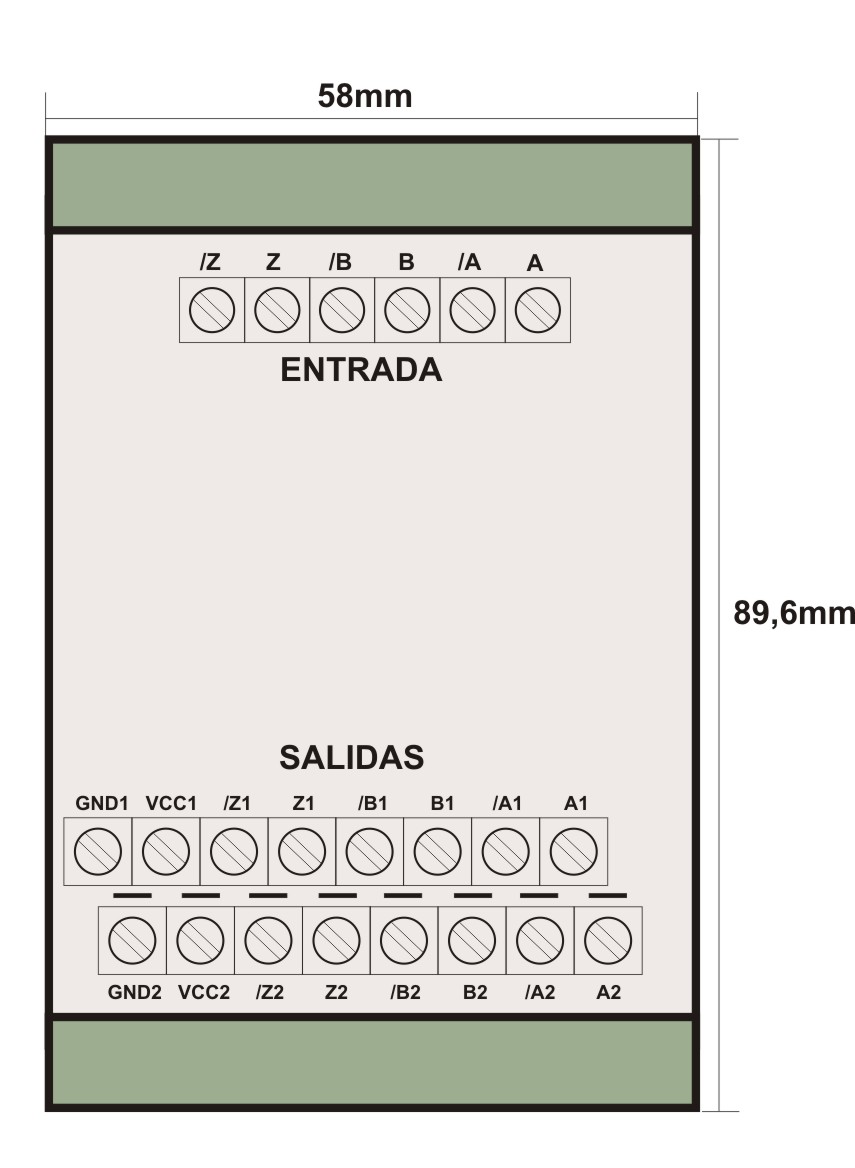

Las señales de entrada del MAEP (A-B-Z) podrán ser single-ended o diferenciales tanto en 5V como en 24V. En cualquiera de los casos, las entradas están optoacopladas a fin de aislar las salidas del MAEP de la entradas de encoder, evitando problemas de ruido y tierra. Posee leds indicadores de presencia de A, B y Z.

Las salidas son tipo push-pull, tienen protección por cortocircuito, límite de corriente y shutdown por temperatura. El rango de alimentaciones de salidas es de 9-24 Vdc (Versión HTL) y 5Vdc (Versión TTL) pudiendo entregar 80mA cada una. Este módulo también puede configurarse con una salida en TTL y la otra en HTL para aplicaciones que así lo requieran.

La frecuencia máxima de funcionamiento es 200KHz.

• Aislacion óptica entre salidas y entrada.
• Salidas push-pull con protección por cortocircuito.
• Salidas aisladas entre sí con opciones TTL, HTL o mixta según la necesidad.
• Frecuencia hasta 200KHz.
• Alimentación entrada configurable TTL o HTL.
