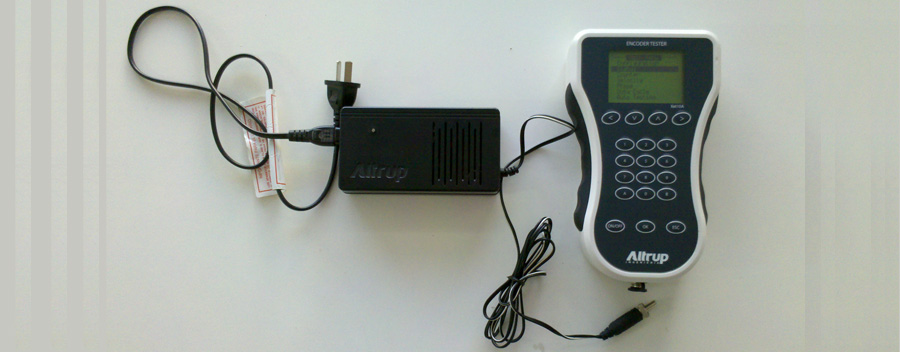

El Encoder Tester puede interpretar con precisión la fase, el ciclo de trabajo, pulsos por vuelta, velocidad de giro, nivel de señales y demás parámetros principales de encoders incrementales, en gran variedad de aplicaciones y en rangos de alimentacón TTL o HTL.

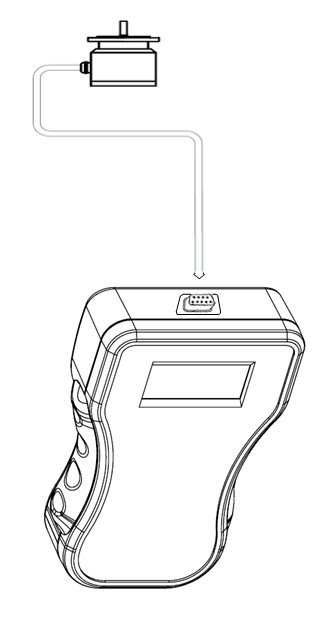

Una vez que el encoder está conectado al analizador, todos los parámetros importantes son visualizados a través de un display gráfico LCD con backlight. Puede realizar diferentes funciones mediante el uso de un teclado totalmente intuitivo.

Los resultados de cada análisis se muestran en una serie de pantallas en diferentes valores numéricos y mensajes de aviso al usuario. El procesamiento en tiempo real del Tester-Encoder facilita la detección de fallas transitorias y la cualidad de portabilidad lo convierte en un equipo muy versátil.

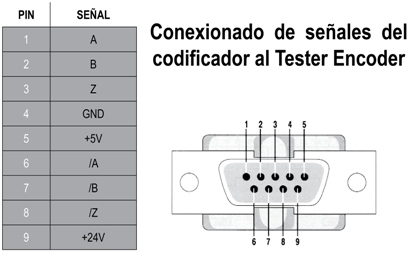

La entrada de señales de encoder (A, /A, B, /B, Z, /Z) y las salidas de alimentación (5V, 24V) se realizan mediante un conector estandar DB-9.

• Alimentación y PPV del encoder a analizar configurables
• Analiza encoders incrementales con niveles TTL y HTL.
• Portátil con alimentación a baterías recargables
• Rango de Frecuencias 20Hz-200KHz
• Acepta resoluciones hasta 12500 PPV
• Display gráfico LCD - Teclado intuitivo
• Muestra desfasaje y ciclo de trabajo en tiempo real
