El módulo Anti-Dither (ADE) esta pensado para eliminar los errores de conteo en sistemas con altas vibraciones mecánicas. Usando la señales de cuadratura, el ADE puede discriminar entre Dither y movimiento del encoder, eliminando el primero en los canales de salida. Sumado a esto el ADE descarta cualquier transición inválida en la entrada, generando solo transiciones válidas en sus salidas.

Además, el ADE permite el cambio de niveles, la multiplicación de salidas o la regeneración de la señal cuando la longitud del cable es muy extensa.

Las entradas del ADE (A-B-Z) podrán ser single-ended o diferenciales tanto en 5V como en 24V.

Las salidas son tipo push-pull, tiene protección por cortocircuito y diagnóstico por bajo nivel de alimentación.

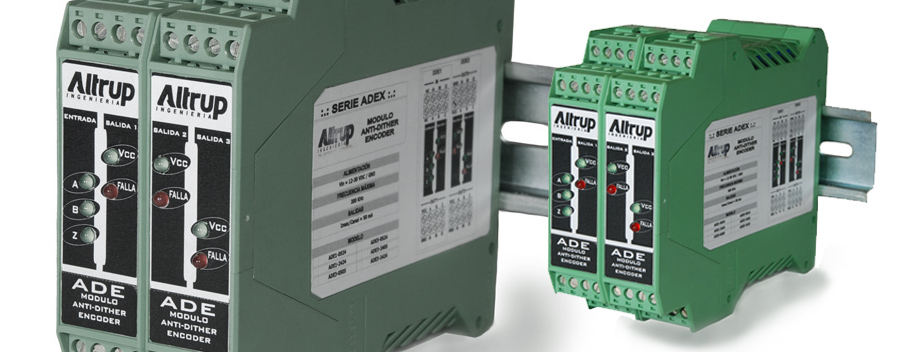

El módulo ADE posee dos versiones, el ADE1 que tiene una entrada (A-B-Z) y una salida (A1-B1-Z1) y el ADE3 el cual tiene una entrada y tres salidas (A1-B1-Z1) (A2-B2-Z2) (A3-B3-Z3).

• Elimina errores de conteo en sistemas con vibraciones mecánicas.
• Aislación óptica entre salidas y entrada.
• Salidas push-pull con protección por cortocircuito.
• Alimentación salidas rango HTL con protección por inversión de polaridad.
• Borneras enchufables.
