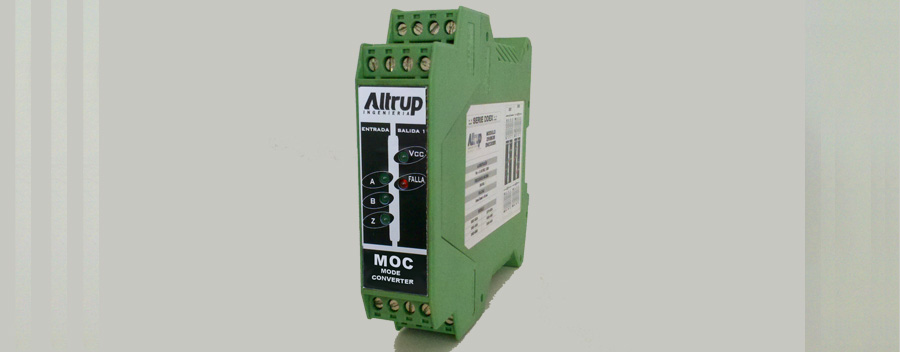

El módulo Conversor de Modo (MOC) permite al usuario entrar con señales de distintos tipos de sensores y adaptar la salida a la señal empleada por el controlador. Esta adaptación de señales cuenta, además, con la posibilidad de adaptar niveles entre entrada y salida, pasando de TTL a HTL o viceversa y separándolas galvánicamente.

Los tipos de señales aceptados por la entrada son: Cuadratura, Pulso y Dirección y Up/Down. A su vez, la salida puede ser configurada en cualquiera de los tres modos que acepta la entrada. De este manera, y mediante el seteo de la configuración con dipswitch, pueden generarse todas las combinaciones posibles de entrada/salida en función de la necesidad del usuario, adaptando cualquier tipo de sensor al controlador.

Además, el MOC permite el cambio de niveles, la multiplicación de salidas o la regeneración de la señal cuando la longitud del cable es muy extensa.

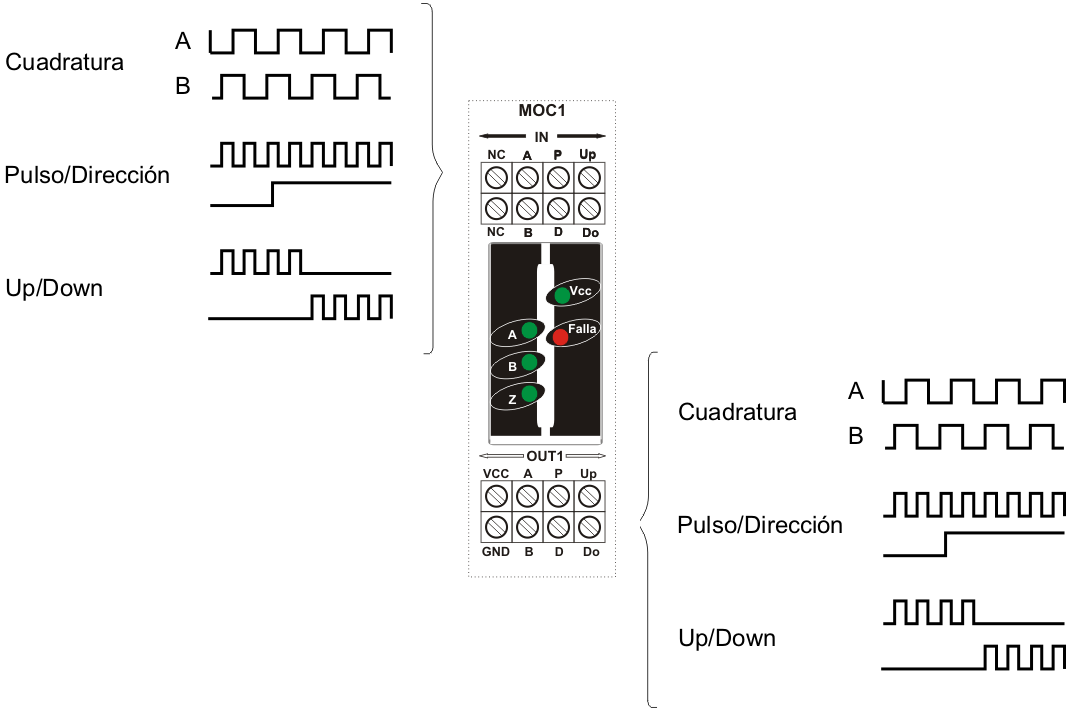

Formas de onda
