El Sensor de Giro SGE se ha desarrollado con el objeto de lograr un equipo de bajo costo y fácil montaje, que genere pulsos a partir de sensores del tipo magnético. La salida de pulsos puede ser de tipo simple (A) o de dos señales en cuadratura (A y B) según el modelo.
Utilizando estos pulsos es posible monitorear o calcular fácilmente desde el controlador: velocidad, sentido de giro, sub ó sobre velocidad u otros parámetros; del equipo al que se encuentre acoplado.
El montaje es rápido y simple, se realiza insertando un tornillo, a través de un agujero central pasante, que se ajusta sobre el eje del dispositivo a sensar.
Posee dimensiones reducidas y un bajo peso, por lo que puede ser montado directamente al eje sin necesidad de soportes extra. Sin embargo, para las aplicaciones que asi lo requieran puede ser adicionada una barra de montaje adicional.
Además posee salida con conector roscado metálico, permitiendo la colocación de conectores para canalizaciones.
Cuenta con salidas de tipo NPN o PNP según el modelo, con protección contra inversión de polaridad a la entrada y cortocircuito en las salidas.
- Montaje simple y directo sobre el eje del motor.
- Salida de pulsos simple o en cuadratura.
- Salidas PNP o NPN.
- Rango de alimentación de 5 a 24V.
- Rosca metálica conexión estándar.
- Led indicador de actividad.

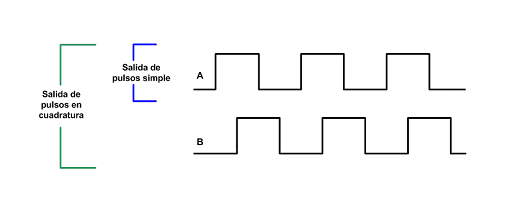

Formas de onda

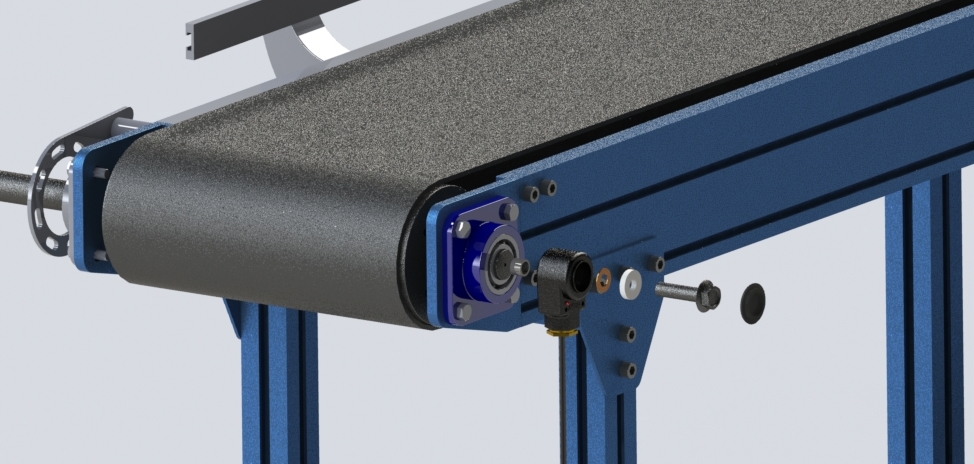

Montaje e Instalación
- Perforar el eje a monitorear.
- Realizar rosca interna segun el tornillo de fijación.
- Insertar en el tornillo el disco imantado y arandela según imagen.
- Insertar el tornillo de fijación a través del agujero central pasante del sensor.
- Colocar buje separador entre el sensor y el eje al que se está montando.
- Roscar el tornillo en el eje del motor.
- Colocar tapa de cobertura.
- Fijar estructura y/o colocar manguera flexible de canalización.
- .
- .
- .
